道路斜面・のり面のモニタリングシステム

道路の斜面・のり面の状態を可視化して社会インフラを安全に

社会インフラの老朽化が進み,その維持・管理の重要性が高まっています。また,点検が必要な対象は今後ますます増加すると言われています。

リコーは、社会インフラの一つである道路の安全を保つ要素の,路面,トンネル,斜面・のり面の点検を,独自の撮影システムとAIなどのデジタル技術を用いて自動化し,低コストで効率的な点検の提案を行っています。

路面

トンネル

のり面

背景

人工的に作られた斜面である”のり面(道路土工構造物)”は,道路を構成する主要構造物であり施設量が膨大です。近年は,他の道路施設と同様に風化や老朽化が進行し,安全管理が社会課題になっています。このような背景から平成29年に”道路土工構造物点検要領”が国土交通省から出され、社会インフラであるのり面の維持管理のために全国で点検が行われています。

のり面の点検を行う場合,土木技術者が斜面に登り,近接目視での確認を行いますが,登山などの危険がある上,のり面の数や面積が膨大なため,多くの人手と手間がかかっていました。

技術による点検効率化の提案

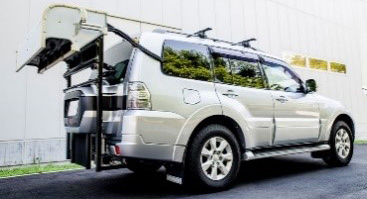

リコーは,車両で走行するだけでのり面の状態を詳細に撮影・計測できる撮影システムを開発しています。また,撮影データの解析や調書作成などの業務プロセス自動化も目指しています。これらにより,点検品質を維持しつつより多くののり面検査を行い,撮影データと解析結果を元に,危険度が高いと判断された部分のみで土木技術者の目視点検を行うなど,効率的かつ効果的な斜面・のり面点検の実現に貢献します。

技術の特徴

1.高画質な測定システムで広範囲に渡るのり面を一度で測定

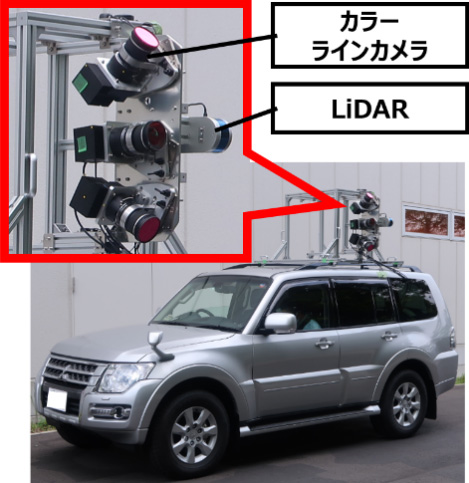

複数のラインセンサーカメラと激光雷达(3次元計測システム)を搭載した測定システムで,高さや幅が広いのり面でも一度に高画質な画像を撮影します。

2.3次元計測によるのり面形状の経時変化追跡

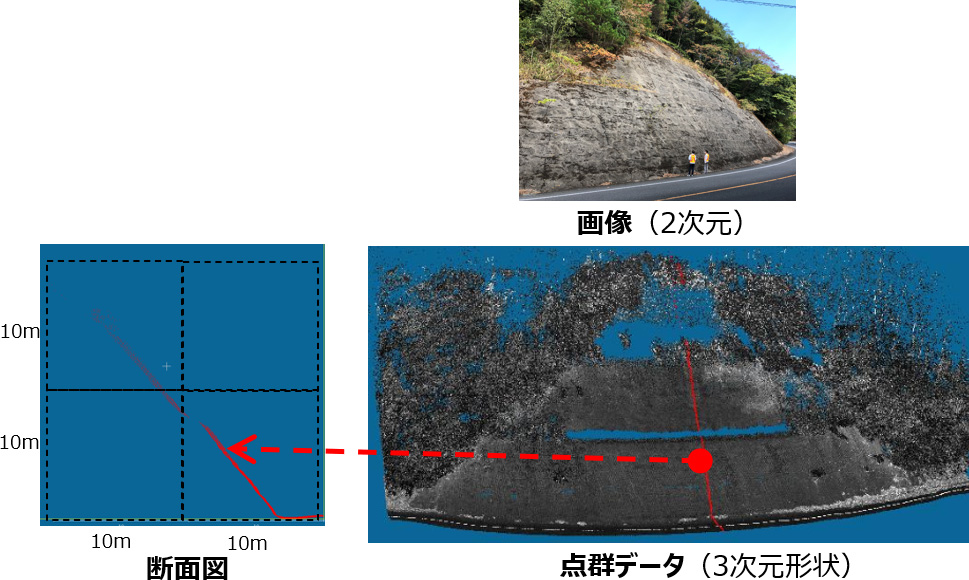

激光雷达で,画像と同時にのり面の3次元形状を記録することで,平面画像からだけでは分からない断面の形状も記録が可能です。浮きやはらみ出しなど,のり面の崩壊につながる可能性のある予兆をつかむことができます。

3.AIによる変状抽出処理

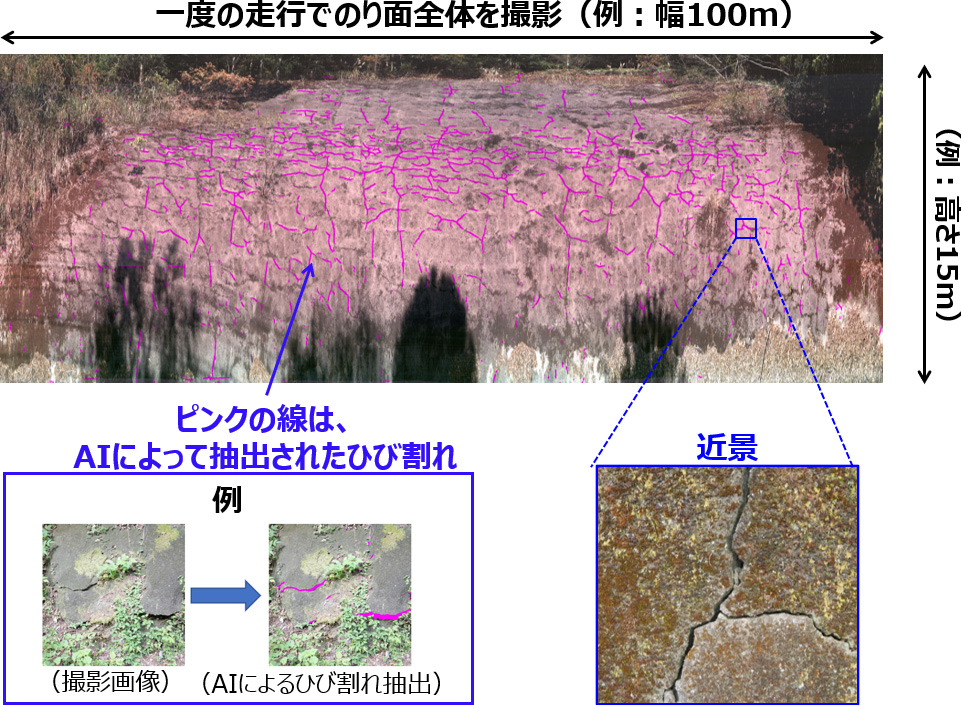

AIによって自動的に亀裂やはく離,ひび割れなどの変状を抽出することで,劣化状況の全体感をつかむことができます。必要な場所は高画質で近景の出力が可能で,様子を詳細に確認できます。さらに,撮影回数を重ねることで変状の経時変化を取得することもできるようになり,効果的な点検計画の立案にも貢献します。

リコーの想い

リコーは,独自の光学技術やシステムで,道路舗装,トンネルなどさまざまな社会インフラの維持管理に応用可能な技術を開発し,今回その範囲を斜面・のり面に広げました。リコーは社会インフラをモニタリングするシステムを開発することにより、社会インフラの老朽化,人手不足などのさまざまな社会課題の解決に取り組んでまいります。

※本、システムは,令和2年度の神奈川県”さがみロボット産業特区“の取組の一環である“公募型”ロボット実証実験支援事業”“に採択されています。
