球面成像装置

“RICOH THETA”，世界上第一个*球面成像设备，可以捕获一个完全球形图像封装用一次性的摄影师。该设备是理光独创的光学技术和图像处理技术的融合。
*作为一种批量生产的消费产品，能够捕捉到围绕水平或半天线的所有空间的所有空间，一次射击。（基于理光研究）

独特的成像设备为您提供全新的影像体验

理光开发的球形成像装置“RICOH THETA”（图1），它可以很容易地采取完全球形的图像与一个单一的快门释放，旨在创建具有球形的图像，一些东西，以前从未见过的新图像的文化。

RICOH THETA的图1外观（两面）

到目前为止，为了拍摄完全球面图像，必须用不同的视角捕获许多镜头，以便通过专用软件合成不同的角度，或者需要一个配备有许多图像传感器的大型相机。一般用户并不容易。

为了简化这种摄影，理光构思，开发和设计了一个特殊的设备，注重便携性和可操作性，并秉承理念，以“便携式在任何时间”，“准备拍摄的每一刻”和“离开现场”。然后，我们商业化，可与单触发拍摄图像球形（图2），使用由Ricoh栽培各种技术的薄，紧凑的身体成像装置。这些措施包括光学技术，图像处理技术，软件技术和网络基础设施技术。

图2由Ricoh Theta拍摄的球形图像

光学技术使紧凑型设备

球形图像由在四个方向（左，右，上和下）在拍摄生成一次定心装置上，与位于RICOH THETA主体的两个面上的两个超广角镜头（鱼眼透镜）。如图3所示，拐点的光学系统被对称地定位，并且在相应的拐点光学系统中，从超广角镜头的入射光由棱镜反射镜反射，倾斜90度，并且由图像传感器接收（CMOS传感器）。因此与两个图像传感器获得的两个图像被合成以生成一个完整的天球图像。

图3对称地定位拐点的光学系统

在Ricoh Theta中，我们将棱镜放在相应的光学系统内;通过将两种棱镜粘合在一起，我们显着降低了两个观察点（两个面上的镜头）之间的视差影响，这使得能够创建非常紧凑的装置。这是一种独特的微双镜头拐点光学系统。

肢体的分辨率也需要注意。随着数码相机的常规镜头，中央分辨率最为重要。然而，利用RicoHθ，因为通过向两个图像产生球形图像，所以在用户最终看到的图像上没有区别在图像上或肢体之间。肢体和中心调用相同的分辨率。

RicoH实现了一种光学系统，通过改变图像肢体的放大率，不显示整个图像上没有图像劣化。RICOH的光学技术使超广角镜头成为可能超过180度的，在整个图像上具有等效分辨率，进一步使得可以在没有位置位移的情况下实现这两个超宽角度镜头的固定。

除此之外，还原镜片以最小化镜片开裂或染色的风险。

图像处理技术实时生成球形图像

在球形摄像装置的图像处理的流程在图3中，如图所示。4。

首先，使用来自两个图像传感器获得的图像数据执行图像处理的基本。在此，处理执行，以便获得图像大多等于在从两个图像传感器的亮度和阴影，除了图像处理基本上与通常的数码相机进行。具体而言，单独的图像传感器的灵敏度差被调整，曝光控制每个两个图像传感器的，由综合判断从两个图像数据检测到的亮度。

图4图像处理流程

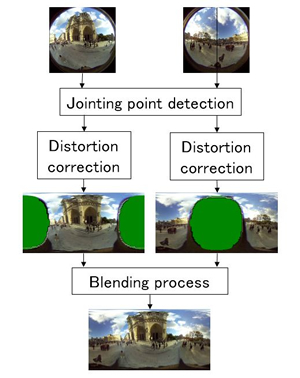

然后联合图像的两个图像的处理被执行。首先，在每两个图像的，位移量是标准图像，并通过对各个区域的模式匹配处理中的参考图像之间计算的，以便检测拔节分，如示于图5中的两个图像是随后转换成球面图像格式，分别，同时考虑所检测到的接合点和各自的光学系统的透镜特性。最后，在球面图像格式的两个图像被混合以产生一个天球图像。因此，通过图案匹配处理检测所述接合点并将其反射到球面图像格式的图像变换参数使得能够在实时关节的两个图像。

图5图像连接过程

球面图像使用等距圆柱形突起，并且各个像素的位置对应于球形浅表坐标。以地球为例，地球表面是二维成像的，将纬度和经度设置为两个轴。

用户可以用专用应用浏览球形图像，同时通过用手指将图像和水平移动或放大/缩小图像来改变观察点。在应用的处理中，执行球面图像作为球形物体表面上的纹理的映射，并通过指定视图和视角，视图（图2）似乎粘贴了球形图像显示在球面上。

为成像体验带来创新！

使用迄今为止在世界上观看的理光θ生产的图像。这些图像从用户传输并通过Web和SNS在世界各地共享。因此开始新的图像文化。
