彩色反射显示技术
Ricoh开发了一种新型颜色反射显示器的技术，该显示器采用与颜色复印机相同的原则。结果明显明显，轻量级显示，同时保持低功耗。
反射显示技术
反射式显示器的主要特点是，像纸一样，无需光源即可显示图像。因为不需要电来发光，所以与传统的lcd（液晶显示器）相比，功耗非常低。更好的是，有低眼压。这项技术已成为电子纸的一项关键技术。
RICOH新展示原则
Ricoh已经制造了一种具有新结构的反射式显示元件，这是通过叠加青色，品红色和黄色的三原色来再现颜色的光损失，如在纸上的打印颜色所做的那样。该技术采用原始简单的层叠结构，在两个基板之间形成三个电致变色层，其中新的电致变色化合物用作发色层，从透明的变色状态生动地生动地产生三原色。它使得与干细胞相当的低电压;即使电源关闭，也保留了发色状态。这种明亮的显示器匹配纸张;这与传统的彩色反射显示器理论上是不可能的。

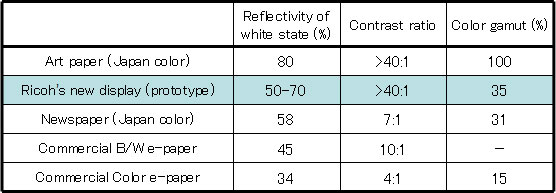

表1：RICOH新显示器和其他显示介质的比较
（*1）在555nm波长下测量反射率和对比度。
人眼最强烈感测555nm波长。
（* 2）CIE A * B * PLOT的CMYRGB区域评估色域。（入射角为30度）
本艺术纸（日本颜色）用作参考。

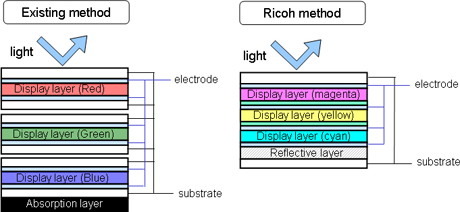

没有自己的光源，实现高亮度的彩色反射显示器的发展一直是一个重大挑战。这是很困难的，因为当使用红/绿/蓝滤色器时，光效率太低，例如传统LCD结构中使用的滤色器（图1）。因此，典型的彩色反射显示器现在包括产生红光、绿光和蓝光的三层，每层由一片带有透明电极的基板隔开（图2（a））。这种新型反射显示器是通过将透明电极的交替层与由绝缘层隔开的YMC颜色叠加而成的（图2（b））。结果，电极的数量减少了一半，基板的数量是过去的三分之一。与现有设备相比，显示器的元件更少，更薄，更轻，成本更低；减少光损失的结果是一个更明亮的外观。此外，由于工艺温度足够低（最高120摄氏度左右），因此可以使用重量轻的柔性塑料基板。
图1：滤色器方法的示意结构
|
（a） 层中的单色RGB结构（红、绿、蓝）
|
（b）透明电极与YMC颜色（洋红色，黄色，青色）分层
|
| 图2：层压方法的示意性结构 | |
广泛的颜色再现性
因为新开发的电致变色化合物有效地使用光并且不依赖于视角，因此与商业上可获得的彩色反射显示器相比，RICOH的显示器（原型）可以提供约4倍的颜色再现性。因此，可以在普通办公环境（亮度1500LUX）中的商业上可用的移动PC（LCD）附近的电路图中的颜色指示。bob娱乐平台
*使用超敏瞬间多光度系统反射光谱测量的结果
图3：相比之下的颜色再现性（面积更宽，颜色繁殖越高。）
高分辨率显示元件

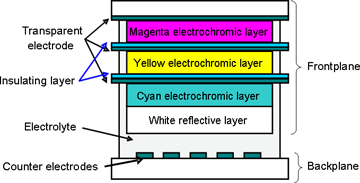

因为RicoH的显示元件具有由透明底板上薄层薄层薄层的功能膜形成的显示部件，所以它还具有显着薄的元件。青色，洋红色和黄色的每个显示层之间的间距窄（在2微米级别），因此实现了理想的颜色混合物，而忠实地显示详细的像素图案。
通过在每个显示器层上产生颜色，切换洋红色，黄色和青色的电极来显示彩色图像。
（a） 彩色显示原理
（b） 彩色显示原理实验
*对角线3.2英寸，113ppi
*底部的白色块是标准的白色版（100％的反射率）
（c）主动矩阵驱动器显示屏
*这些电致变色化合物是与山田化学株式会社共同开发的。
